真空清洗炉工作原理：低温分解与挥发物抽离的协同作用

真空清洗炉工作原理：低温分解与挥发物抽离的协同作用

在化纤纺丝、塑料挤出及熔喷非织造布生产中，喷丝板、过滤网、熔体管道等精巧部件表面会积累聚酯、聚酰胺、聚丙烯等高分子残留物。这些残留物若不充分清除，将导致后续生产出现断丝、堵孔或质量波动。传统的清洗方法如高温焚烧，容易使金属部件氧化变形或产生有害废气；而三甘醇化学清洗虽然温和，但存在废液处理问题。真空清洗炉利用“低温热分解”与“真空抽离”两项技术的协同效应，提供了一种清洁、低损伤的物理清洗方案。

一、基本原理：热解而非燃烧

真空清洗炉的核心原理是让高分子残留物在负压、缺氧环境下发生热分解（热解），而不是燃烧。燃烧需要充足的氧气，产物为二氧化碳和水，同时释放大量热量，易导致局部过热损伤金属基体。热解则是在无氧或低氧条件下，通过加热使高分子链断裂，生成小分子量的烃类、蜡状物、碳氢化合物以及少量碳化残渣。

与常压热解相比，真空环境显著降低了聚合物的分解温度。以聚酯（PET）为例，常压下的热分解起始温度约为350℃至400℃，而在真空度10⁻¹至10⁻³ Pa的条件下，其分解温度可降至250℃至300℃。这是因为真空降低了产物气体分压，促使热解反应平衡向分解方向移动。换言之，真空使“低温分解”成为可能。较低的温度意味着金属部件不易发生高温回火软化或尺寸变形，对于精细喷丝板的微小孔眼（直径0.1毫米左右）尤为重要。

二、低温分解的过程控制

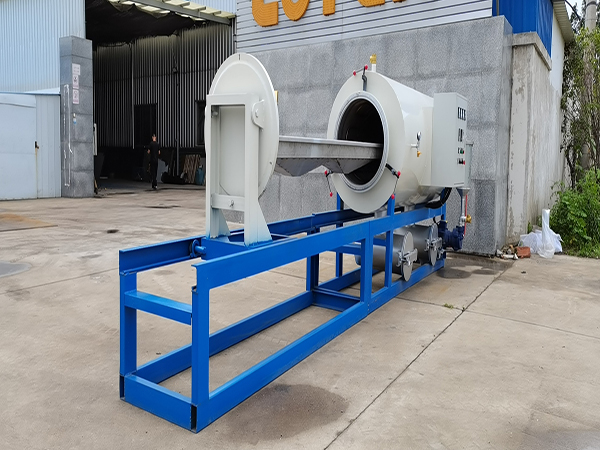

真空清洗炉通常采用电阻加热方式，炉膛内壁为双层水冷不锈钢结构，确保外部温度安全。待清洗部件置于炉内后，启动真空泵组将炉内压力抽至工作真空度（例如10⁻¹ Pa量级），随后开始升温。

升温曲线分为几个阶段：

- **预热阶段**：将部件缓慢加热至200℃左右，使吸附水汽和易挥发添加剂先行脱除，防止快速升温时大量气体释放导致炉内压力骤升。

- **分解阶段**：继续升温至设定工作温度（通常为250℃至450℃，视残留物种类而定）。在真空条件下，高分子链发生断裂，产生烷烃、烯烃、芳香族化合物等气态或蒸汽态产物。这些物质在高温低压下保持气态，不会重新凝结在部件表面。

- **保温阶段**：在设定温度下保持足够时间，确保深层的残留物也充分分解。保温时长根据残留物的厚度和类型确定，一般为2至6小时。

整个分解过程中，炉内没有明火，也不引入氧气，因此不会产生氮氧化物、二噁英等有害燃烧产物。产生的挥发性有机物（VOCs）被真空系统持续抽离，进入后处理单元。

三、挥发物抽离的协同作用

真空清洗炉的另一关键功能是持续、快捷地抽离分解产物。如果产生的挥发物滞留在炉内，一方面会升高压力，阻拦进一步分解；另一方面，部分高沸点产物可能重新凝结在温度较低的部件区域，导致二次污染。

真空系统（通常由机械泵、罗茨泵等组成）在清洗全程保持运行，将分解产生的气体和蒸汽实时抽出。这些气体经过冷凝捕集器时，大部分可凝性成分（如蜡状物、低聚物）被冷却成液体或固体收集起来，避免进入真空泵造成故障。不可凝气体则被排出或进入尾气处理装置。

“低温分解”与“挥发物抽离”之间存在正反馈协同：抽离降低了产物分压，推动热解反应持续向右进行，从而允许在较低温度下获得较高的分解速率；而较低的温度又减少了高沸点产物的生成，使抽离更为顺畅。两者配合，使得真空清洗炉能够在保护金属基体的前提下，将高分子残留物去除至残留量小于0.1%的水平。

四、与其它清洗方式的对比优势

- **对比高温焚烧**：焚烧温度常达500℃以上，易导致不锈钢喷丝板晶间腐蚀或微孔变形。真空清洗的工作温度通常不超过450℃，且无氧化气氛，部件表面保持光亮，使用寿命延长。

- **对比三甘醇化学清洗**：无需使用化学溶剂，不产生废液；对聚苯硫醚（PPS）、聚醚醚酮（PEEK）等耐高温聚合物的残留清洗效果更好；清洗后的部件干燥、无残留溶剂需要漂洗。

- **对比机械研磨**：不改变部件尺寸精度，尤其适合带微孔或复杂几何形状的部件。

五、应用与选型要点

真空清洗炉广泛应用于化纤行业（涤纶、锦纶、丙纶喷丝板）、熔喷布模具头、塑料挤出机滤芯、热熔胶涂布头等部件的清洗。选型时需关注炉膛有效容积、真空度指标、加热均匀性以及冷凝捕集器的设计。对于清洗量较大的生产环境，可选用双工位或多门交替式真空清洗炉，实现一台设备连续作业。

结语

真空清洗炉巧妙利用真空环境降低高分子残留物的分解温度，并通过持续抽离挥发物维持反应动力。这一对协同作用，使其在有效去除聚合物的同时，有效提升保护金属部件的尺寸精度与表面质量。对于追求设备维护质量与环保合规的生产企业，真空清洗炉是一项值得考虑的清洁技术。理解其低温分解与挥发物抽离的协同机制，有助于使用者优化工艺参数，获得清洗效果与部件寿命的良好平衡。
